Comme d'hab, superbe reportage
Merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Ven 29 Jan 2016 - 20:41

Merci coyote Very Happy
Je vais faire en sorte de continuer à alimenter, cela peut tirs servir Wink

_______________________

Gros gros boulot ce jour, pour nettoyer ou plutôt décrasser les carters de cascade et d'embrayage
J'ai les doigts en compote What a Face
4 heures pour en venir à bout Exclamation
Fuite de spi et poussière d'embrayage rincé, imaginez la boue  monkey
Le rlmt de pignon fou est nickel.
D'ailleurs, à quoi sert la goupille dans le bas du Carter d'embrayage Question

Peinture donc, tjrs en alu martelé
Silent-bloc neuf avec inserts avec visserie rouge, (c'est une vielle habitude qui me permet de repérer d'un coup d'œil si une vis importante a disparu Exclamation )
Le poussoir d'embrayage et sa visserie ont été egalement traités car bien rouillés
La butée/roulement d'embrayage est remplacée, car celle d'origine grince méchamment

Il me reste à maroufler et préparer le Carter d'embrayage pour peindre en noir le "gobelet" du démarreur ainsi que le démarreur et le solénoïde.

(le perçage déjà présent sur le gobelet servirait à contrôler l'usure du volant moteur et du pignon de démarreur, sauf que l'accès est difficile et il fait très sombre scratch alors qu'il suffit de déposer les 2 vis du démarreur geek )
Quand aux perçages du carter, c'est pour aérer l'embrayage




Dernière édition par guillaume le Ven 5 Mai 2017 - 21:55, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Jeu 4 Fév 2016 - 20:35

Je commence à voir le bout des périphériques bounce

Arrow nouveaux silent-blocs tirant moteur supérieur, modèles mkVI (BMW)
Nouvelle tresse de masse sur-mesure avec de la récup' Wink
Visserie en rouge comme expliqué précédemment
La patte a bien été dérouillée What a Face et bien sablée également, peinte en haute T°, les zones de contact pour la masse ne pas peintes
Le tirant aussi a été apprêté, repeint puis vernis, pourquoi doré?, parce que les 2 autres tirants inférieurs sont dorés  geek
(C'est de la bombe de déco de noel Laughing )




Arrow une grosse heure de boulot pour arriver à .... seulement ça  geek
Imaginez l'état  What a Face
surtout la patte support moteur/radiateur et le support de récepteur d'embrayage que j'ai failli remplacer
Le support en 2 parties est partiellement peint avant assemblage et peinture complète
Toujours en haute T°



La patte de démarreur a des emplacements non peints pour assurer les contacts de masse Wink
Il me faudra faire de même sur la plaque de distrib' , sur la pompe, c'est déjà fait
Et qqu es autres pieces, une bonne chose de faite  Very Happy
Je vais pouvoir attaquer le bloc et la culasse Twisted Evil
bien qu'il me reste encore le radiateur Exclamation



Dernière édition par guillaume le Ven 5 Mai 2017 - 21:56, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cmoa59
MEMBRE DU DMC
avatar

Messages : 1399
Date d'inscription : 01/04/2009
Age : 34
Localisation : Valenciennes / Neuville St Vaast

MessageSujet: Re: [Guillaume] refonte d'une British open    Lun 8 Fév 2016 - 8:15

Toujours autant "d'amusement" !! Ca prend forme et bientôt l'assemble de tout :-)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Lun 8 Fév 2016 - 13:06

amusement je ne sais pas geek
surtout quand on voit comment certaines pièces ont TRES mal vécues What a Face
c'est tout de même un travail fastidieux et chronophage Exclamation Exclamation

mais réel plaisir c'est sûr et certain flower

comme on disait avec un collègue carrossier qui est passionné de modélisme (guerre)
on pourrait faire ça pendant des heures et des heures tellement on se sent bien, détendu et satisfait du rendu final, comme enfermé dans une bulle Smile Very Happy


j'ai hâte d'attaquer la caisse une bonne fois pour toute Twisted Evil
pour déballer tous mes paquets et ré-installer tous les éléments neufs et restaurés cheers

Arrow mon but: avoir tout le dessous fini (mise à blanc / pose des éléments de remplacement / époxy / anti bitumeux / anti grav / peinture)
avec durites en place, baie moteur terminée, crémaillère et châssis en place ...... pour le 31 Mars Exclamation ...... de cette année Laughing Laughing
ça me laisse 5 semaines,  soit une quarantaine d'heures hors élèves
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cmoa59
MEMBRE DU DMC
avatar

Messages : 1399
Date d'inscription : 01/04/2009
Age : 34
Localisation : Valenciennes / Neuville St Vaast

MessageSujet: Re: [Guillaume] refonte d'une British open    Lun 8 Fév 2016 - 13:44

On te voit au rallye de Béthune ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Mer 10 Fév 2016 - 2:17

Si la voiture est prête, oui Very Happy
Ensuite tout dépend de la date p/r aux vacances (je n'ai pas trouvé la date scratch Embarassed )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Mer 10 Fév 2016 - 19:23

Pour ceux qui veulent suivre (demande en MP), je ré-édite mes poste au fur et à mesure de l'avancement   Rolling Eyes
Pour essayer de garde une suite logique Wink
C'est plus facile pour moi mettre à jour, vu que je suis sur 4 chantiers:
- caisse
- chassis
- boite finie  cheers
- bloc

Et entre 2 les périphériques comme le carbu, la culasse ou les pares-chocs que je dois finir dont je rééditerai également les post en 1ère page


Et voilà pour me rebooster, nouvelle deco à l'entrée du salon lol!
Madame est ravie What a Face ça ne sera jamais pire que la moto dans dans le salon que je mettais chaque hiver en déco Exclamation
D'ailleurs prochaine maison, faudra prévoir de quoi rentrer la mini king







Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cmoa59
MEMBRE DU DMC
avatar

Messages : 1399
Date d'inscription : 01/04/2009
Age : 34
Localisation : Valenciennes / Neuville St Vaast

MessageSujet: Re: [Guillaume] refonte d'une British open    Jeu 11 Fév 2016 - 16:36

En tout cas c'est tout beau !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Mer 17 Fév 2016 - 13:48

Merci cmoa Very Happy

Espérons que cela reste comme ça Smile
C'est bcp de boulot; pas utile pour certains; mais au moins cela permettra de contrôler plus facilement et de cibler les éventuelles pannes ou anomalies.

Cette semaine, peu de choses.....faut bien que je bosse un peu pour mon travail clown
S'occuper des enfants et faire qlq travaux.

Du coup je fai 2-3 bricoles
- réfection de la poulie damper qui aurait pu être changée vu l'état  What a Face mais le damper est très bien
- mise au propre des pattes de support de berceau avant
- remise en état du répartiteur de câbles de FàM
- refonte des 2 renvois de câbles de FàM

Pour ces 3 dernières pieces, dérouillage complet monkey
Redressage, ébavurage
Mastic ici et là pour remplir les creux et lisser les marques en tout genre
Enduit épais pour combler les interstices
Et obtenir des pieces homogènes et "étanches"

Après la trempe et le brossage, malgré l'effet phosphatant, la rouille revient au bout de qlq jours, d'où l'obligation de les traiter dans la foulée, bien que cette nouvelle rouille est très très superficielle






Dernière édition par guillaume le Dim 9 Oct 2016 - 14:13, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Mer 9 Mar 2016 - 18:43

Gros dégraissage du bloc monkey monkey pig pig What a Face affraid
Produit, brossage métallique, rinçage, produit plus bicarbonate de soude, brosse à dents-grattoir-tampon gex ... etc .. bcp d'huile de coude et surtout de la patience


Une fois bien rincée et sec: toile émeri, soufflette et dégraissant.
Je n'ai pas changé les pastilles de desablage car en bon état, bien en place et aucune fuite, alors pas de risque inutile
Par contre elles sont peintes pour etre protégées de la corrosion


Peinture moteur restom rouge grain fin + du diluant
- Pistolable dilué à 10-15 % en 3 couches fines espacée d'1 h, 1/2 h si étuvage
- Au pinceau directement avec des pointes de chauffe au decapeur thermique ou sèche cheveux
J'ai utilisé 2/3 du pot en étant généreux sur la dernière couche, avec 500mL, on peut faire 2 bloc et 2 culasses Wink


1ère couche très fine et très bien posée par Florian, un élève de 1ère année de CAP carrosserie
Avec le masque, cela aurait été parfait Exclamation
Pour une peinture d'éléments moteur, on ne met pas la combi peinture  Sleep




2nde j'ai appliquée après 1 heure d'etuvage et de repos


Puis 3eme couche
Juste à la fin de l'etuvage a 60 degrés  sunny j'enlève le masquage ce qui me permet d'appuyer les bords de peinture molle pour qu'ils adhèrent parfaitement au support (car une fois sec, il n'est pas certain d'éviter l'écaillage lorsqu'on enlève le masquage)
Vous remarquerez que j'avais dessiné/contourné les joints afin de peindre au maximum le bloc Wink





Il manque une soupape ... elle est rodée est prête à etre installée....j'attend le nouveau joint Wink


Dernière édition par guillaume le Ven 5 Mai 2017 - 21:59, édité 4 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cmoa59
MEMBRE DU DMC
avatar

Messages : 1399
Date d'inscription : 01/04/2009
Age : 34
Localisation : Valenciennes / Neuville St Vaast

MessageSujet: Re: [Guillaume] refonte d'une British open    Jeu 10 Mar 2016 - 8:36

Que c'est beau...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Jeu 10 Mar 2016 - 22:26

Merci Very Happy Very Happy

Cela prend pas mal de temps mais je ne regrette pas tout bounce
Pas grave si je prend du retard sur la caisse mais il me fallait voir qlq chose finie Laughing
Rien de tel pour se motiver avec un petit montage à blanc  geek

D'ailleurs cela m'a permis de voir qu'il sera plus simple de monter le tirant supérieur avant le carter de cascade Exclamation








Dernière édition par guillaume le Dim 20 Mar 2016 - 16:05, édité 5 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Jeu 10 Mar 2016 - 22:45

Aujourd'hui rodage des cylindres qui étaient légèrement glacés  clown
Rodoir et une bombe de dégrippant
Le résultat est surprenant  Shocked
Le but est de faire des"micros stries" pour que l'huile reste en place, si le cylindre est glacé le film d'huile retombe immédiatement et le piston est à sec dans la chemise


Image prise sur le net : mouvement de va et vient comme le fait le piston sauf que là le rodoir tourne

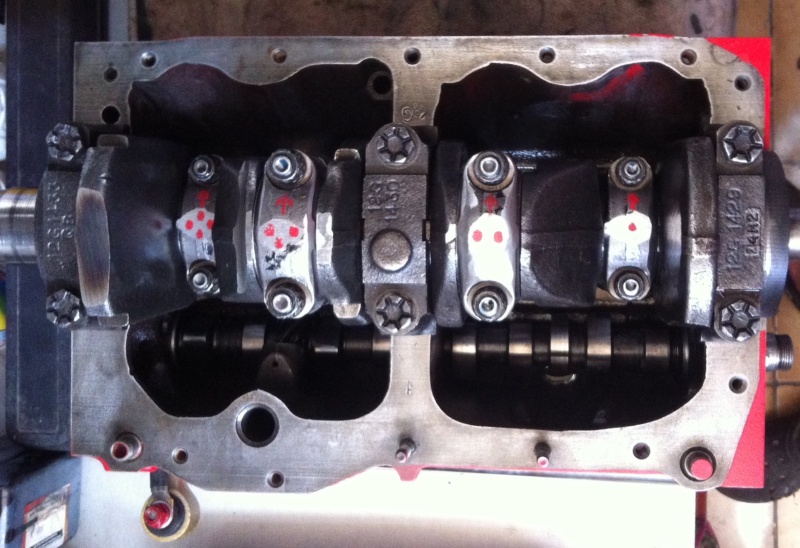

J'ai ensuite attaqué le nettoyage de l'embiellage et des pistons
Ici le "3" n'a pas encore été fait
Dans un 1er temps: Brosse métallique, toile émeri, dégraissant et brosse à dents



Pesée des éléments pour avoir 4 ensembles de poids identiques
Ici l'ensemble "2" le plus lourd fait 11 grammes de plus que le plus léger
L'écart est très ... trop conséquant Exclamation


J'ai ébavuré 3 chapeaux pour atteindre 152 grammes
Et fait de même pour 3 bielles (vis et coussinets, segments étant toutes et tous de même poids)
Rien sur les pistons ni les axes, je ne touche qu'aux pieces qui sont brutes de forge
Les 4 ensembles bielle-chapeau-piston font désormais tous 917 grammes


Tout est prêts pour partir à l'équilibrage et à l'allègement  cheers
- paliers de bielles ACL trimétal
- visserie de bielles
- segments
- disque d'embrayage verto 190mm
- allègement et équilibrage --> moins cher qu'un volant moteur allégé chez un distributeur mini, alors pourquoi se priver  geek Arrow 250€ / 300€ avec facture chez DJEmotorsport c'est un prix forum Wink




Un grand merci à mon collègue Manu qui est une vraie mine d'infos afro
D'autant plus qu'il est très outillé cheers
Mais c'est aussi un suppo de satan car je suis en train d'exploser mon budget avec l'équilibrage du vilo et ses éléments et l'allègement/équilibrage du volant moteur affraid
Mais il a sû trouver les mots pour me convaincre Laughing

-------

Allègement et Équilibrage du volant moteur





Équilibrage poulie damper



Équilibrage de l'ensemble mobile, dont la réduction est de 20%




ci-dessous les divers enlèvements de matière pour l'équilibrage


DJEmotorsport a écrit : équilibrage au top

---------

Sous les bons conseils de mon collègue et ami Manu Very Happy
Après avoir masqué au ruban épais pour sabler les pistons ( d'ailleurs impossible à séparer des bielles Shocked sans prendre de risque  What a Face ) ,
J'ai gicler a l'aeorografe un traitement céramique sur le haut du haut du piston (photo ci-dessous)
Puis gicler de la meme facon un traitement anti-friction sur le contour du piston




Après 2 bonnes heures de repos, je passe l'ensemble au four
15 min à 50 d°
15 min à 100 d°
15 min à 150 d°
45 min à 200 d°






..........

Surprise à l'assemblage des segments, j'ai des pistons haute compression sur la BO

En fait j'aurais dû me douter lors de la prise des compressions geek et encore plus en lisant la lettre H clown

Enfin bref, j'ai entamé le remontage et là, prb Suspect What a Face
Le vilo ne tourne pas affraid
Je desserre mes paliers de bielle successivement jusqu'à n'avoir que l'ensemble 3 qui bloque le vilo
Avec les ensembles 1, 2 et 4, ça tourne parfaitement
Dans le doute j'iverse le montage What a Face pas ça Exclamation

Prise de côtes et là Shocked
manetons 1, 2 et 4 --> 44,25 en moyenne
manetons 3 -> 44,34 Suspect Shocked que j'ai fait descendre progressivement à 44,26 Exclamation

Technique simple mais assez fastidieuse --> 5h de boulot avec plusieurs bandes de grain 120, 180, P500, P800 huilé, P1000 huilé, prise de côté entre deux et montage entre deux  Sleep
Un ruban autour du maneton concerné et une bonne âme pour faire tourner le vilo Very Happy
Il faut d'abord caler l'AàC pour les cames ne touchent pas les bielles Exclamation





Pour mémoire, j'avais un gros point dur;lors du démontage avec le bloc sans culasse; en faisant tourner le vilo au cliquet....au moins j'ai trouvé la cause Very Happy


Dernière édition par guillaume le Ven 5 Mai 2017 - 22:02, édité 15 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Jeu 10 Mar 2016 - 22:53

Une bonne demi heure pour placer les paliers dAàC Shocked
Très pénible comme boulot ...
Je conseille d'être minutieux sur la préparation du positionnement du palier central, car je vois très mal comment le remettre correctement une fois enfoncé Exclamation
Le but étant de superposer les orifices
J'ai posé des glyco




J'ai aussi percé les "godets" de tige de culbuteurs, 3 trous D3,5/120°
Cela permet de mieux lubrifier les puis de godet, voyez sur la photo comment ils sont brunis  Neutral
(Je les ai ensuite poli, photo ratée)


Ensuite j'ai re-nettoyé l'intérieur du bloc pour mettre en place l'AàC,
la pompe à huile haut débit remplie avec son joint collé sur les 2 faces
ainsi que la plaque de butée avec des rondelles pour laisser un peu de jeu entre la plaque et l'AàC
Car si l'AàC venait à sortir lors de l'assemblage avec la boite, les godets tomberaient  What a Face
D'autant plus que tout est huilé généreusement





---------------------------
Compression des segments bien huilés, ainsi que les chemises




Pose des coussinets bieeeen huilés



---------------------------
Assemblage du vilo sur le bloc, idem coussinets bieeen huilés
Le vilo a été rempli d'huile
Serrage progressif en faisant tourner le vilo de temps en temps
85 N.m les paliers de vilo et 50 N.m les chapeaux de bielles



Voici la position de l'AàC qui m'a permit de faire tourner le vilo sans que les cames ne soient inquiétées  What a Face



---------------------------
Assemblage de la boite sur le bloc avec le joint demi lune dans le bon sens Exclamation  clown  (Le côté plat vers l'extérieur)
N'est-ce pas Steeven Wink Wink Wink merci de m'avoir répondu très rapidement Very Happy
Il m'en fallait pas bcp pour couper et ajuster afin de l'âme titre dans le mauvais sens  affraid

J'ai fait le serrage progressif des 13 vis, écrous et boulon des carter/bloc ainsi que la plaque de distrib'
Afin de mettre correctement en place le joint demi lune Exclamation
Vous remarquerez des vis en périphérie, je les ai mises pour bien plaquer la plaque sur son joint
D'ailleurs tous les joints sont collés des 2 côtés avec le joint restom
Les vis sont imprégnées de frein filet moyen
Reste à le retourner  What a Face



---------------------------
Moteur retourné avec l'aide de JP (encore merci Very Happy ) et 2 voisins
Mise en place de la distribution



Le jour du démontage  affraid



---------------------------
Assemblage du Carter de cascade avec un joint renforcé encollé des 2 côtés
Le but du jeu étant de d'inserer le carter via les 2 plots de centrage, le roulement d'entrée de boite, le pignon fou et l'arbre creux de volant moteur tout en l'insérant dans le spi et sans L abîmer Exclamation
Alors j'ai opté pour la solution d'insérer cet arbre immédiatement dans le spi sans oublier de graisser les lèvres, ainsi j'ai pu glisser très facilement le carter Very Happy
Après serrage croisé et frein filet moyen, insertion d'un nouveau déflecteur de spi et butée à rondelle-fourche
Remarquez le support de tirant moteur placé vers l'arrière qui sera accroché vers l'arrière et non plus vers l'avant





Tendeur de distrib' monté avec le déflecteur de spi pour ne pas l'oublier
Volant moteur et embrayage en place.....je bloque le VM au moyen d'un coussinet pour effectuer les serrages:
- 155 N.m l'écrou de VM en ayant au préalable graisser les cannelures du disque puis mattage de la rondelle frein (vis neuve Exclamation )
- 85 N.m l'écrou d'AàC avec ro d'elle à rabattre



-----------------------------
Carter de distribution positionné : graissage de la damper et des lèvres du spi neuf qui me permet de centrer le carter
puis serrage progressif, joint encollé des 2 côté comme d'hab'
D'ailleurs pour la vis courte la plus haute, j'ai préféré intercaler une rondelle, car lors du montage à blanc cette dernière faisait décoller la plaque du bloc  Shocked
Et enfin serrage de la vis de damper à 105 N.m
J'enlève le coussinet et obture l'orifice du démarreur
j'en profite pour fermer le Carter et monter le récepteur d'embrayage
ensemble butée et roulement neuf







Arrow ci-dessous les petites vis du carter de distrib' trop longues d'où la rondelle sur la vis la plus haute Car en butée sur le bloc


-----------------------------
Mise en place de la pompe à eau, poulie, cales et hélice, courroie passée
Pompe à eau origine haut débit
Joint de pompe renforcé minispares
Durite de by-pass silicone et collier inox
nouvelle courroie



Dernière édition par guillaume le Ven 5 Mai 2017 - 22:05, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Sam 21 Mai 2016 - 10:38

J'attaque la mise en place de la culasse Very Happy
Accastillage ST
Graisse graphite sur les filets de goujons et nettoyage des surplus
Joint de culasse cuivre. A mettre dans bon sens ça va sans dire  geek

Vous remarquerez que j'ai enduit le goujon n'1 (avant centre) de graisse graphite, c'est à cet emplacement qu'il passe très juste, ce qui m'avait fait suer, surtout mon collègue Manu Laughing , à sortir la culasse.


Mise en place des tiges et de la rampe culbu que J'ai au préalable désassemblé et nettoyé la rampe de culbu dont les culbuteurs sont complètement libérés afin de serrer la culasse hors contrainte des ressorts de soupape Wink


Les rondelles ST sont collés à la graisse graphite, attention elles ont un sens Exclamation
Ce sont des rondelles Belleville, ci-dessous elles sont à l'envers sur le goujon avant centre et côté cloche


Pour le serrage de la culasse ce qui est sûr, c'est le serrage progressif du milieu vers les extérieurs jusqu'à 70N.m
Mais pour ce qui est de l'ordre: soit la méthode rta soit la méthode Rover ... Au choix Laughing








Place au fameux réglage des jeux de soupape, travail qui peut paraître effrayant mais n'est pas compliqué du tout
C'est surtout très long Exclamation
Le but est d'avoir 0,34 mm de jeu entre les soupapes et leur culbuteurs pour cela un comparateur/palpeur et un jeu de cale, la cale doit glisser avec un frottement très léger, les bougies sont enlevées

Tout d'abord à la main, je met tous les culbus en contact sur leur soupape
Je place le palpeur sur la soupape n'8 et Il suffit de faire tourner la poulie damper qui fera tourner l'AàC qui agira sur les culbuteurs et donc les soupapes
Dès que la soupape est complètement ouverte (c.-à-d. qu'elle descend) l'aiguile du comparateur marquera un temps d'arret avant de changer de sens de rotation, c'est à ce moment là qu'il faut arrêter de faire tourner la damper pour régler le jeu de la soupape n'1.

Et on fait de même pour les autres :
8 ouverte --> réglage 1 celui là est fait et décrit juste avant
6 ouverte --> réglage 3
4 ouverte --> réglage 5
7 ouverte --> réglage 2
1 ouverte --> réglage 8
3 ouverte --> réglage 6
5 ouverte --> réglage 4
2 ouverte --> réglage 7

Pour ma part, j'ai fait ceci 3 fois de suite
Pour finaliser il faut immobiliser la vis et serrer l'écrou fermement
J'ai fait la manip' une 4eme fois, les jeux étaient au poil sur chaque soupape  Cool



Et enfin, nettoyage et marquage des écrous serrés au couple




Ne pas oublier de serrer le collier de by-pass Exclamation




Montage des goujons INOX à la graisse cuivrée



Dernière édition par guillaume le Ven 5 Mai 2017 - 22:08, édité 9 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Sam 21 Mai 2016 - 10:42

J'ai récupéré le collecteur fraîchement grenaillé, c'est un choc de le voir gris argenté et non plus orange fluo Laughing
Un grand merci à Gaétan qui se reconnaîtra Cool
J'ai passé un bon coup de bombe noir haute T° pour barbecue, j'utilise cette meme bombe pour les collecteur de HD, bien appliqué et chauffer progressivement au décaper thermique, celle-ci tient dans le temps Wink
C'est Long Center Branche d'époque de série sur les Cooper, j'ai opté pour un 38 pour conserver du couple à bas régime




1er montage à blanc avant le strapping et là ça ne va pas  What a Face
Collecteur bien en place voici ce que j'ai en sortie pour emmancher le Y 2 en 1
La sortie branche centrale est inclinée sur 2 plans se rapprochant de sa voisine m'obligeant à mettre en force le Y
Sauf que je peux pas passer les colliers, à moins de faire un montage en force  Suspect je pense qu'un collecteur prend déjà assez dans la tronche pour le contraindre de cette facon Exclamation








J'ai donc fendu la sortie suspecte sur 2/3 de sa circonférence pour la redresser puis soudure au TIG
J'ai utilisé un un disque de 1,5 et il ne reste plus que 0,4 mm d'écart
Et ça rentre en douceur avec la place suffisante pour passer les colliers Very Happy








Après montage à blanc avec le joint de colleur
J'ai ensuite fait qlques points léger pour solidariser la bride de collecteur inférieur qui va sur la patte côté coquille de cardan droit
Patte que j'ai du ajuster également et re-percer plus bas
Place au strapping qu'il faut enrouler en recouvrant la moitié de la bande à chaque tour en partant du bas vers le haut
La bande doit être légèrement humide
J'utilise des colliers glissant inox
Arrow portez des gants et scotchez vos manches longues aux poignets, portez un masque Exclamation
Un coup de décapeur thermique à l'extérieur pour sécher la bande, on l'entend se rétracter et donc se serrer Wink
Ensuite un bon coup de chaud au décapeur à chaque entrée et sortie de tube jusqu'à ce que ça fume
N'oubliez pas de garder le masque Exclamation
Cette pose de bande a pour but de diminuer la chaleur et le bruit dans le compartiment moteur mais aussi et surtout de "lisser" les gazs d'échappement ce qui diminue fortement les perturbations en sortie de culasse...bénéfique pour les tiges de soupapes
Patte à joint spéciale collecteur et patte Berner pour l'admission
Les demi collecteurs et pipe d'admission sont bien en place, graisse cuivrée tirs sur les goujons.
Et surtout Exclamation demi-collecteur central à poser avant la pipe d'admission










Pour les 2 écrous extérieurs, j'ai réduit le diametre de l'épaulement en utilisant la perceuse comme tour et la meuleuse comme outil de coupe Wink



Arrow petite vue d'ensemble




J'ai fabriqué une sorte de marbre pour dupliquer le Y et le fabriquer en inox
Ce dernier présente 2 angles ce qui complique la tâche What a Face
Mais qui va doucement va sûrement geek


Dernière édition par guillaume le Lun 30 Mai 2016 - 20:49, édité 5 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Dim 22 Mai 2016 - 10:25

Quelques pièces qui ont besoin d'un bon coup de jeune What a Face
Gros brossage, sablage, traitement antirouille, mise en apprêt pour les pieces de baie de moteur et epoxy directement pour les autres


aucune fuite sur le radiateur et pourtant 2 rivets ont sauté au niveau de la sonde signe que le radiateur s'est bien dilaté



In progress Wink




Qlques pièces ici et là entre celles d'une 205 GTI et de la fameuse escort cossworth T35




Celles qui nous interressent Wink




Collage du joint de cache culbu sur les 2 faces et mise en place du cache culbuteurs avec ses nouveaux écrous et bouchon
Je le colle d'abord sur le cache pour mieux le positionner Wink






Assemblage de l'ensemble radiateur puis raccordement aux durites
J'ai fait des trous oblongs sur la plaque latérale avant du radiateur et poser des rivets puisque mon radiateur s'était allongé et les rivets avaient sautés
Les 2 rilsans sur la durite qui sort de la plaque sandwich sont là pour éviter que cette dernière ne soit pincée Wink
Elle est reliée à la pipe d'admission pour que celle-ci soit réchauffée
Afin de ne pas laisser la durite inférieure en contact avec le carter de distrib', j'ai percé l'écope de ventilo, et colsonné la durite







Dernière édition par guillaume le Sam 4 Juin 2016 - 20:58, édité 5 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Sam 28 Mai 2016 - 11:39

Ayant supprimé le canister et déplacé le vase d'expansion afin de libérer l'espace sous l'aile pour palier à tout prb de flotte/rouille ... etc ...
J'ai fabriqué un RVH multifonctions  geek à savoir:
- reniflard de distrib' et reniflard de boite/cascade
- mise à l'air du carbu
- mise à l'air de dépression à l'allumage
- ventilation du reservoir d'essence
- filtre et vidange par le meme orifice (vidange à l'aide d'une seringue/tube)

J'ai utilisé pour cela une bombonne de gaz de Clim récupérée sur une Peugeot




J'ai raccourci la hauteur de 25mm et réutilisé les divers embouts et canalisation pour les resouder au semi auto

Voilà l'idée Wink




Une fois n'est pas coutume, j'ai suivi les très bons conseils de mon collègue Manu qui me soutenait que ça ne serait pas étanche ...... et ...... il avait raison geek
Il m'a alors appris à souder a l'ancienne, c.-à-d. chalumeau et baguette de brox
On chauffe à plus de 600 degrés et fait fondre la baguette dans le bain de fusion pour etancheifier les anciennes soudures
C'est comme souder au TIG mais en plus long




Il prendra place à côté du maître cylindre d'embrayage, fixé par 2 inserts sous la baie de pare-brise
De tous les passages de câbles et durites, je ne garde que les 2 orifices de durites de chauffage
Du faisceau ne restera à cet endroit que le répétiteur et le cable de sonde/ventilo
Le cable de compteur passe au centre





Un peu de mastic histoire de lisser 2-3 défauts, traitement antirouille intérieur
Et un coup éepoxy puis vernis; le filtre a été nettoyé, poli et laqué à l'alufilm restom




Vous remarquerez aussi que j'ai fabiqué un récupérateur de décharge de radiateur
C'est simplement un bocal de terrine Laughing dont j'ai poncé, poli et filmer le couvercle
J'ai percer 2 mm en dessous du diametre voulu puis utiliser des douilles a cliquet pour élargir
Le bocal est tenu par un lacet en cuir et étoupe







Dernière édition par guillaume le Dim 9 Oct 2016 - 14:11, édité 4 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Lun 30 Mai 2016 - 13:47

Le moteur a récupéré son ensemble "allumage"
L'allumeur est peint en noir satiné
La bobine satinée également n'est plus fixée sur le goujon de culasse mais sur l'ancien emplacement de robinet de chauffage
J'ai refait tous les faisceaux, fils sur mesure, cosses serties et soudées, gaines thermo, gaines chaussette




J'ai effectué aussi la réfection du démarreur ..... vous voyez où je veux en venir Question Twisted Evil
Tout d'abord un gros paquet de .... terre, cailloux, mouche, mégot ...  scratch
Pour enfin découvrir toute la partie électrique  Shocked
Les pistes rotor et stator étaient noir charbon Exclamation













Dernière édition par guillaume le Lun 1 Aoû 2016 - 19:35, édité 4 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Lun 30 Mai 2016 - 13:49

Le radiateur d'huile est installé, il s'est vu recouvert d'epoxy, léger sur les lames
Ses durites sont recouvertes de gaine chaussette inox....pour le fun geek
Filtre rempli et support peint en epoxy
Je peux enfin remplir le moteur d'huile Very Happy
20W50 minérale et un joli bidon pour la déco de la maison Cool
Il faut plus de 5L pour un moteur remonté pièce par pièce




J'ai oublié la pompe à essence Exclamation
Cette dernière a été peinte en epoxy puis vernie
Raccordé au carbu via de la durite aviation



Dernière édition par guillaume le Jeu 21 Juil 2016 - 15:08, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Lun 30 Mai 2016 - 14:08

Mise en peinture epoxy puis vernis des bras supérieurs de suspension
Encore merci à Gaétan Very Happy Very Happy pour le grenaillage des bras et l'application d'un apprêt de compétition phosphatant à base de zinc Cool
Les kits de réfection complets des 4 axes de bras de suspension
Ensemble inférieur full réglable dont les bras inférieurs ont été repeints en epoxy puis vernis (pieces neuves pas données avec une peinture qui laisse vraiment à désirer d'autant plus que la pieces est livrée toute huileuse en sachet  monkey  Suspect )
Butées neuves au passage et Silentblocs désaxés pour les les bras inférieurs (j'aurai du prendre les uniball)








Kit hi-lo en epoxy verni (pièces neuves mais avec un traitement peinture des plus pourri Mad , au prix où c'est vendu  silent Shocked )
Ressort au tarage des cônes de suspenssion d'origine pour une conduite confortable Wink
Rotule de suspension oem toutes neuves
Outil maison qui a fait plus de 10X ses preuves .... n'hésitez pas à me l'emprunter Wink
Dans mon cas, chassis sur table et kit hi-lo, il ne sert à rien






Même chose pour les moyeux avec leurs ensembles roulants complets neuf timken
SURTOUT respecter l'assemblage composé, chaque bague intérieure a sa bague extérieure, c'est pré montage usine Exclamation
RAS pour les routules, pas de jeu inquiétant, pas de blocage .... alors je n'en change pas
Je ferai ça plus tard, je vais seulement changer les coupelles de protection




Et voilà un châssis avant refait à neuf prêt à bercer le moteur  geek








On fait le tour des graisseurs et on enchaine sur les freins puis les arbres de transmission et leurs cardans

J'ai hésité à monter d'autres freins mais je me suis dit que cela ne serait pas raisonnable geek
Si dessous l'étrier droit tout neuf (malgré bcp de précautions, le filet est venu avec la vis de purge)
Pour le gauche, c'est le AP d'origine avec de nouveaux joints et postons inox qu'il a fallu monter à la presse Shocked
Les 2 reçoivent de nouveaux kit de goupilles, lamelles et cales anti-vibration, plus durites tressées inox
Les plaquettes et disques sont conservées, gros nettoyage et peinture très haute T° pour les disques (hors piste bien sûr  clown )








Il me reste à repeindre les durites rigides à cause d'une réaction peinture/apprêt et à les fixer


Ci-dessous les arbres de transmission en epoxy vernis avec de nouveaux soufflets




Et voilà le chapitre berceaux terminé cheers


Dernière édition par guillaume le Jeu 4 Aoû 2016 - 11:36, édité 7 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cmoa59
MEMBRE DU DMC
avatar

Messages : 1399
Date d'inscription : 01/04/2009
Age : 34
Localisation : Valenciennes / Neuville St Vaast

MessageSujet: Re: [Guillaume] refonte d'une British open    Lun 30 Mai 2016 - 14:36

Classe tout ça ! ça sent bon le démarrage...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
guillaume

avatar

Messages : 198
Date d'inscription : 04/01/2015
Age : 37
Localisation : Lys-lez-Lannoy

MessageSujet: Re: [Guillaume] refonte d'une British open    Lun 30 Mai 2016 - 14:53

Merci Eddy Very Happy Very Happy

En effet j'ai hâte d'entendre ce moteur tourner Exclamation

A défaut de terminer le travail sur la caisse, je me consolerai tout l'été en démarrant le moteur de temps en temps clown Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Steeven
MEMBRE DU DMC
avatar

Messages : 808
Date d'inscription : 27/03/2009
Age : 31
Localisation : Béthune

MessageSujet: Re: [Guillaume] refonte d'une British open    Sam 18 Juin 2016 - 17:32

Magnifique!!

Sympa la photo avec la raie dans la cabine Very Happy

_________________
You'll never walk alone.
Steeven.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.steeven1986.skyrock.com
Contenu sponsorisé




MessageSujet: Re: [Guillaume] refonte d'une British open

Revenir en haut Aller en bas

[Guillaume] refonte d'une British open
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 6Aller à la page : Précédent  1, 2, 3, 4, 5, 6  Suivant
 Sujets similaires
-
» Miniman 51 : Rover Mini British Open 1993
» yas01 : Mini British Open
» 1275 cc British Open 1995 {Haute ou basse compression...etc}
» Malus : British Open Classic carbu
» A VENDRE : Mini British Open 1993

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM DU DYNA'MYTHE MINI CLUB DU NORD :: ENTRETIENS - TECHNIQUES ET RESTAURATIONS :: VOS RESTAURATIONS-
Sauter vers:
